Abdichtung bei Mauerdurchführungen von Gas-, Wasser-,
Abwasserrohren und Kabeln gegen drückendes und nichtdrückendes Wasser

Compakt

Ringraumdichtung

Typenauswahl

Solo

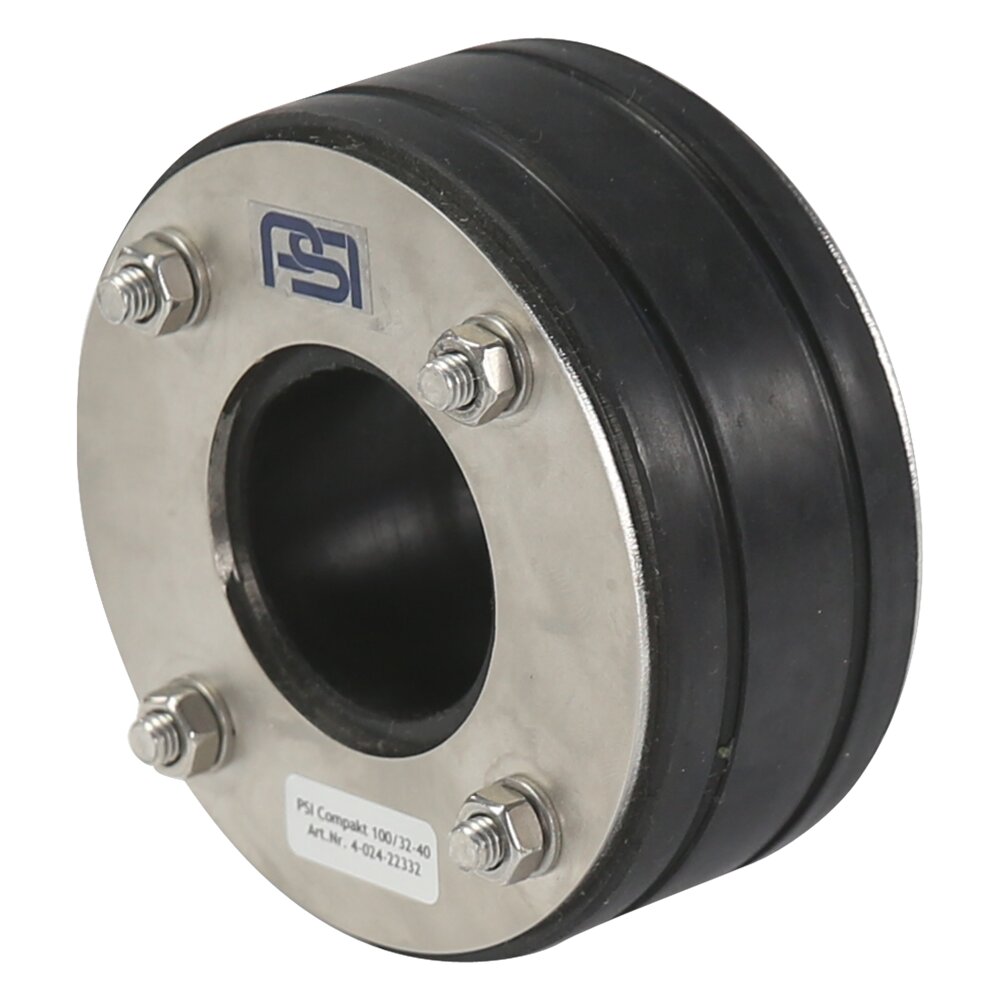

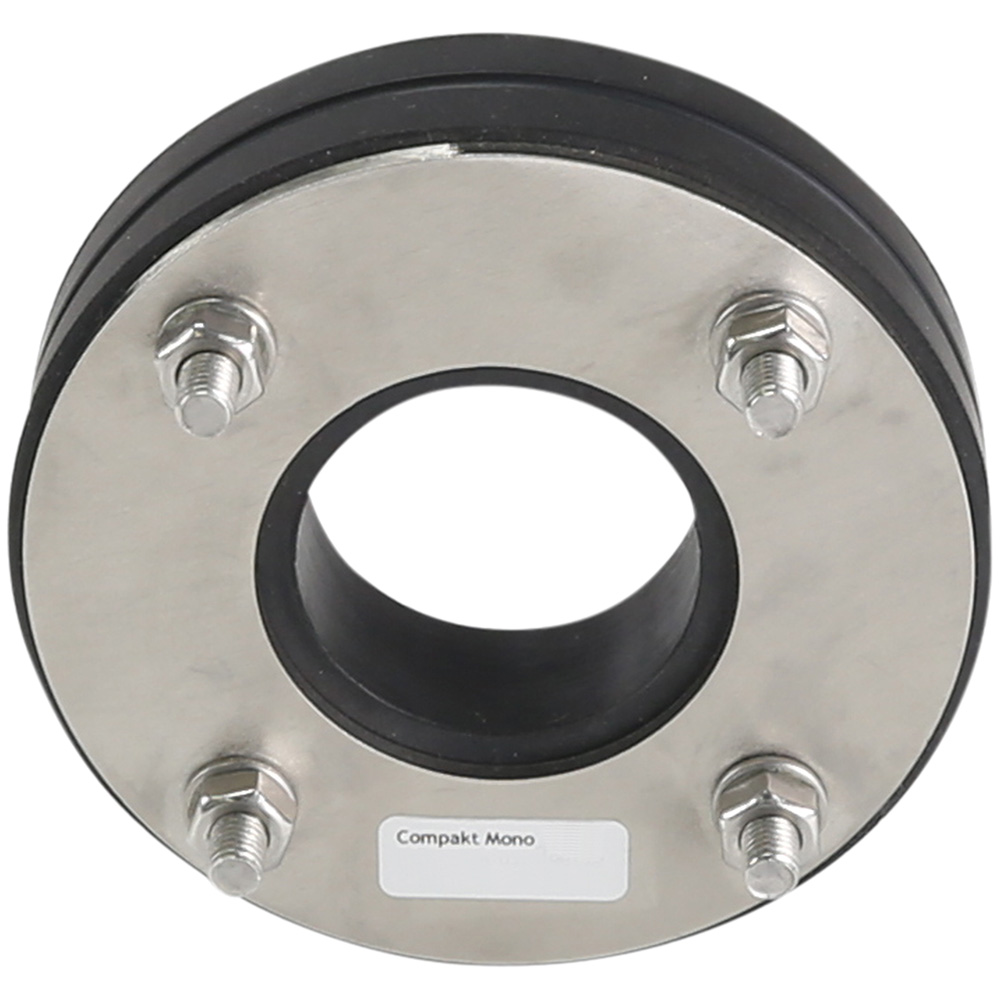

Compakt Solo

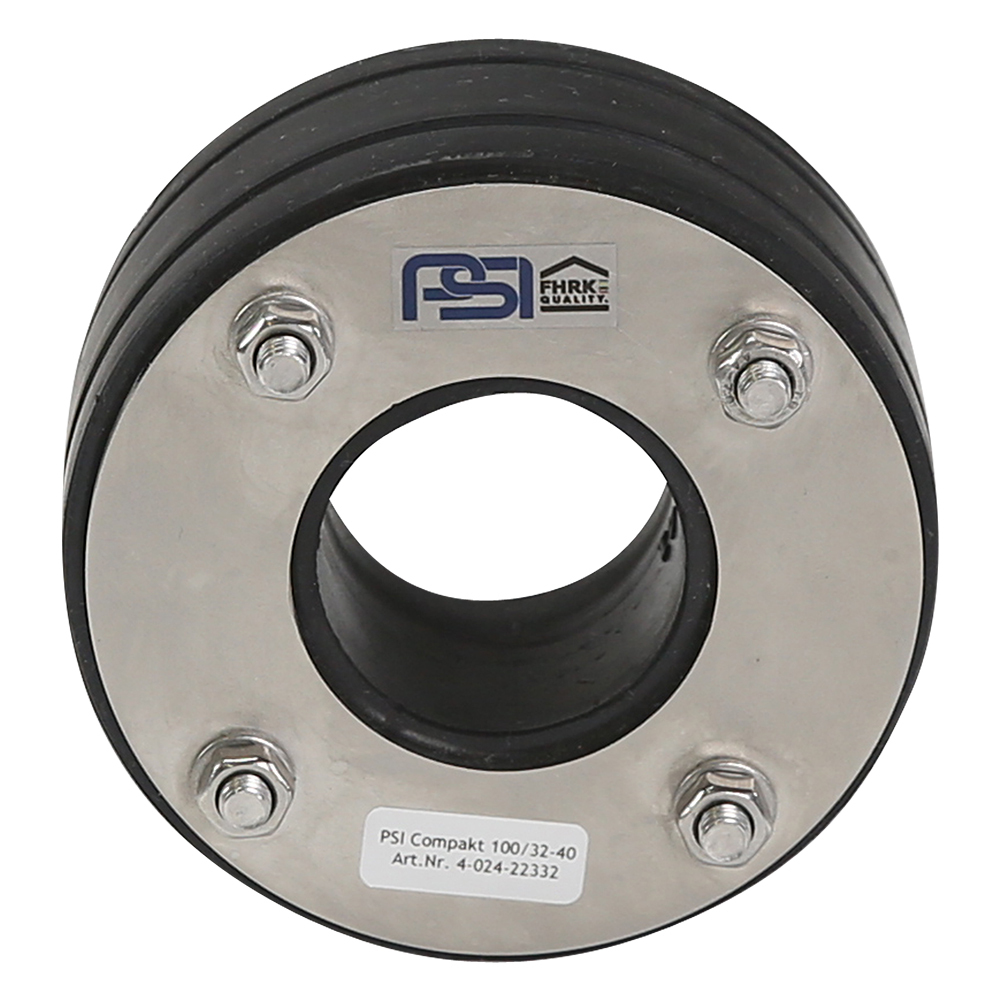

Compakt Solo - geschlossen

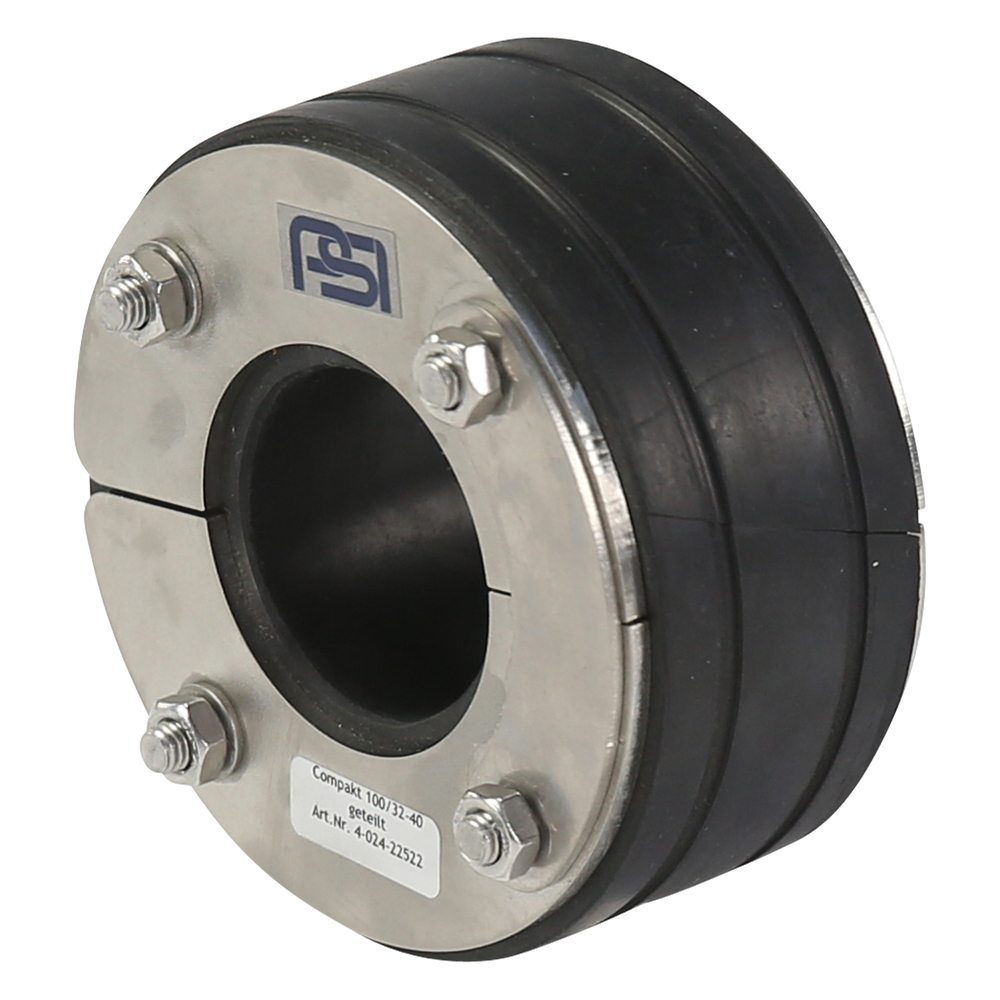

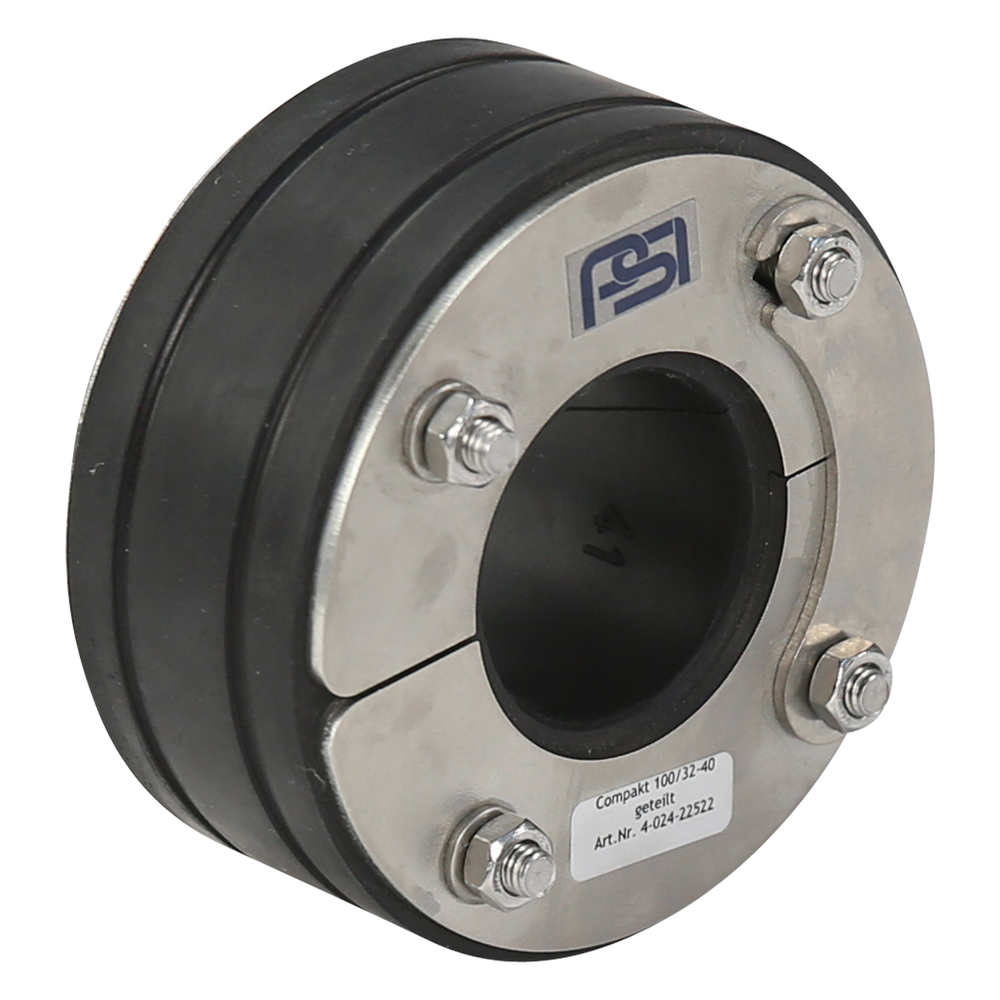

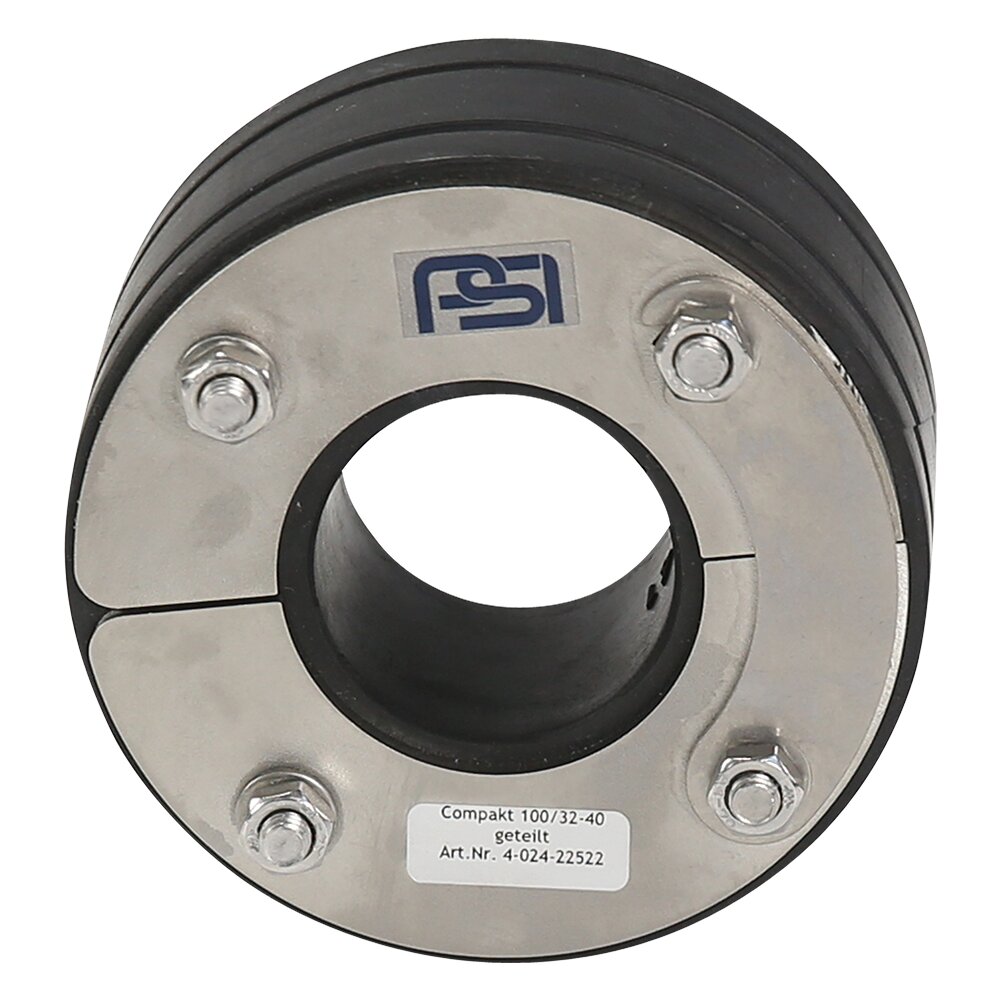

Compakt Solo - geteilt

Anwendungsbereich
Ideal zur Abdichtung bei Mauerdurchführungen von Gas-, Wasser-, Abwasserrohren und Kabeln.

Material
EPDM-Kautschuk; Shore A 43° ±5; Druckplatten V2A; Gummidicke 40 mm; NBR-Kautschuk; Shore A 40° ±5

Eigenschaften
Temperaturbereich EPDM -30 °C bis +120 °C; UV-beständig;
Druckdicht bis 3,0 bar, bei Lagesicherung bis 5,0 bar;
Temperaturbereich NBR -30 °C bis +70 °C; nicht UV-beständig

Größe
Kernbohrung 50 bis 400 mm

Super Soft

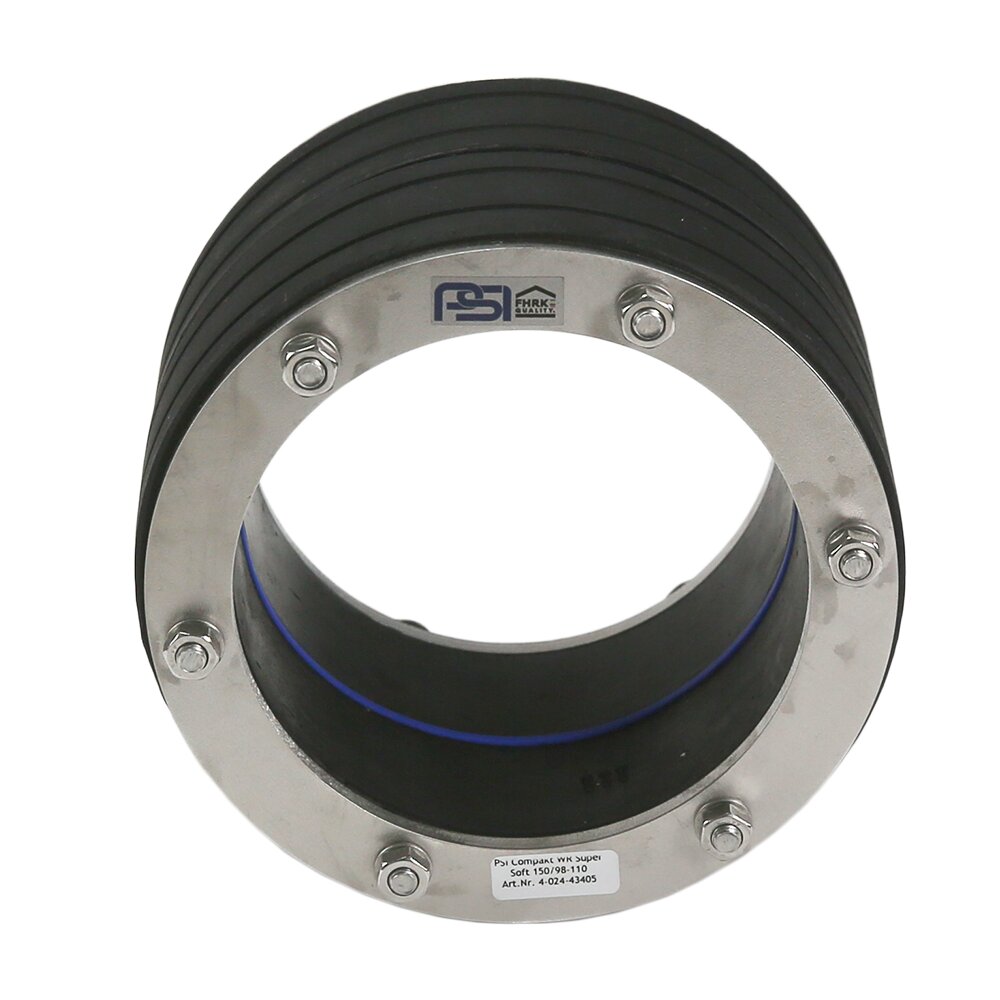

Compakt Super Soft

Compakt Super Soft - geschlossen

Anwendungsbereich
Um Wanddurchführungen von flexiblen Well-, Kabel- und Installationsrohren sicher abzudichten.

Material
EPDM-Kautschuk; Shore A 35° ±5;
Druckplatten V2A; Gummidicke 2 x 40 mm

Eigenschaften
Temperaturbereich -30 °C bis + 120 °C; UV-beständig;
Druckdicht bis 1 bar; stark flexibles Gummi

Größe
Kernbohrung 100 bis 250 mm

Temp

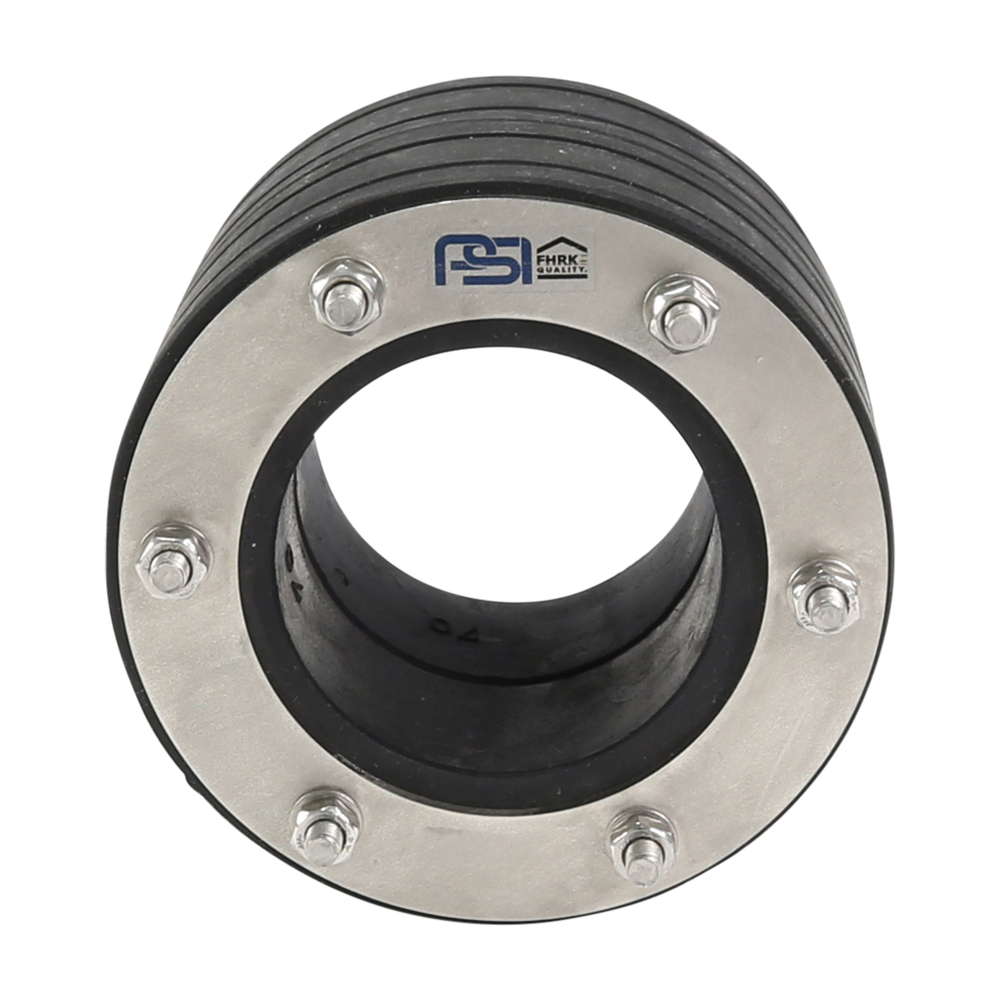

Compakt Temp

Compakt Temp - geschlossen

Anwendungsbereich
Wanddurchführungen von gedämmten Rohrleitungen, insbesondere KMR-Rohre in der Fernwärme / Fernkälte.

Material
EPDM-Kautschuk; Shore A 43° ±5; Druckplatten V2A; Gummidicke 2 x 40 mm

Eigenschaften
Temperaturbereich -30 °C bis + 120 °C; UV-beständig;
Druckdicht bis 3,0 bar, bei Lagesicherung bis 5,0 bar

Größe
Kernbohrung 70 bis 400 mm

Blind

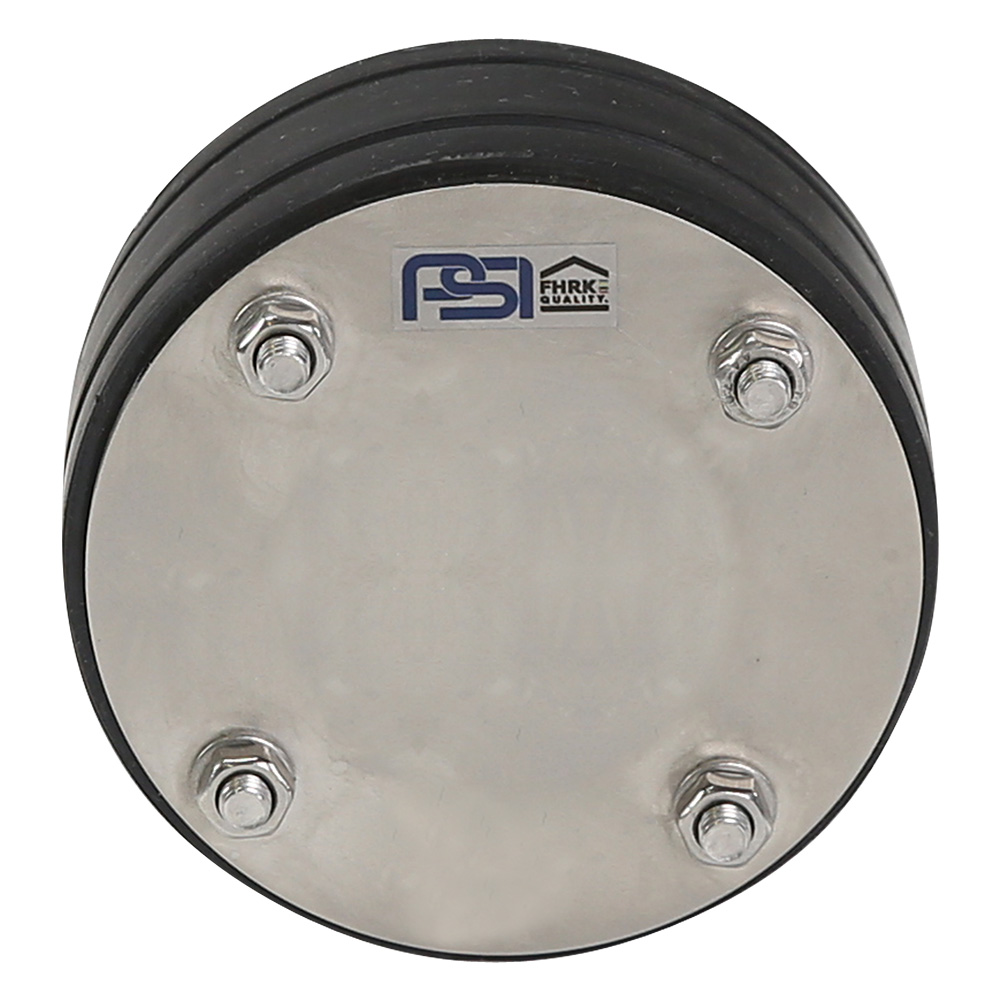

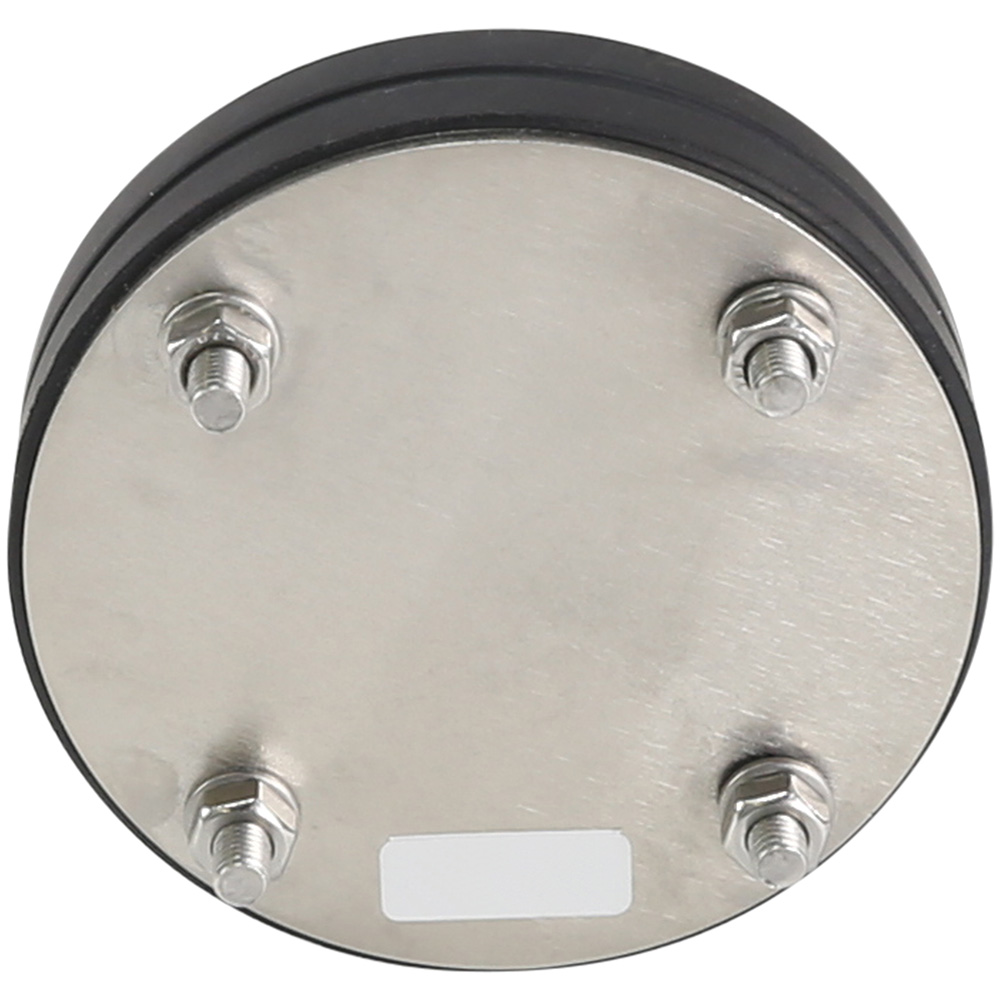

Compakt Blind

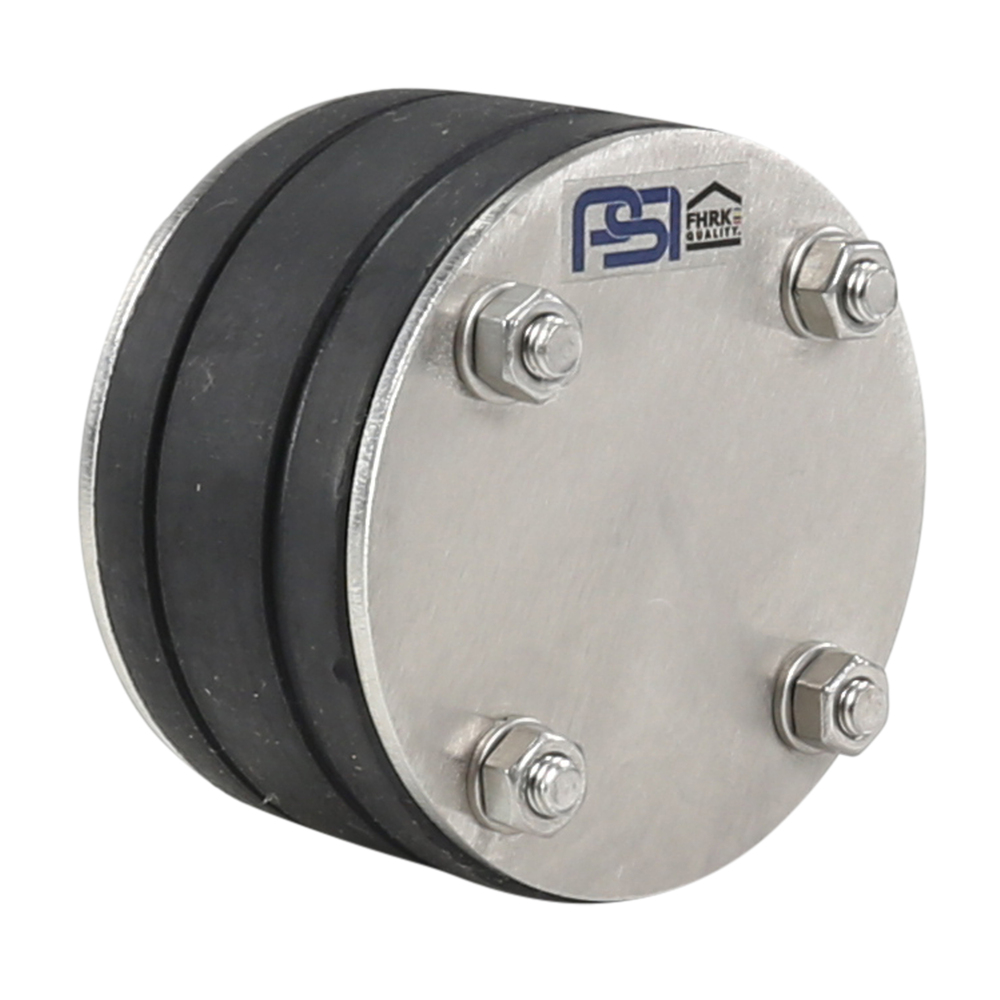

Compakt Blind - geschlossen

Anwendungsbereich
Abdichtung von nicht belegten Mauerdurchführungen als Blindverschluss.

Material
EPDM-Kautschuk; Shore A 43° ±5; Druckplatten V2A; Gummidicke 40 mm

Eigenschaften
Temperaturbereich -30 °C bis +120 °C; UV-beständig; Druckdicht bis 1,5 bar

Größe
Kernbohrung 50 bis 300 mm

Varia
Compakt Varia

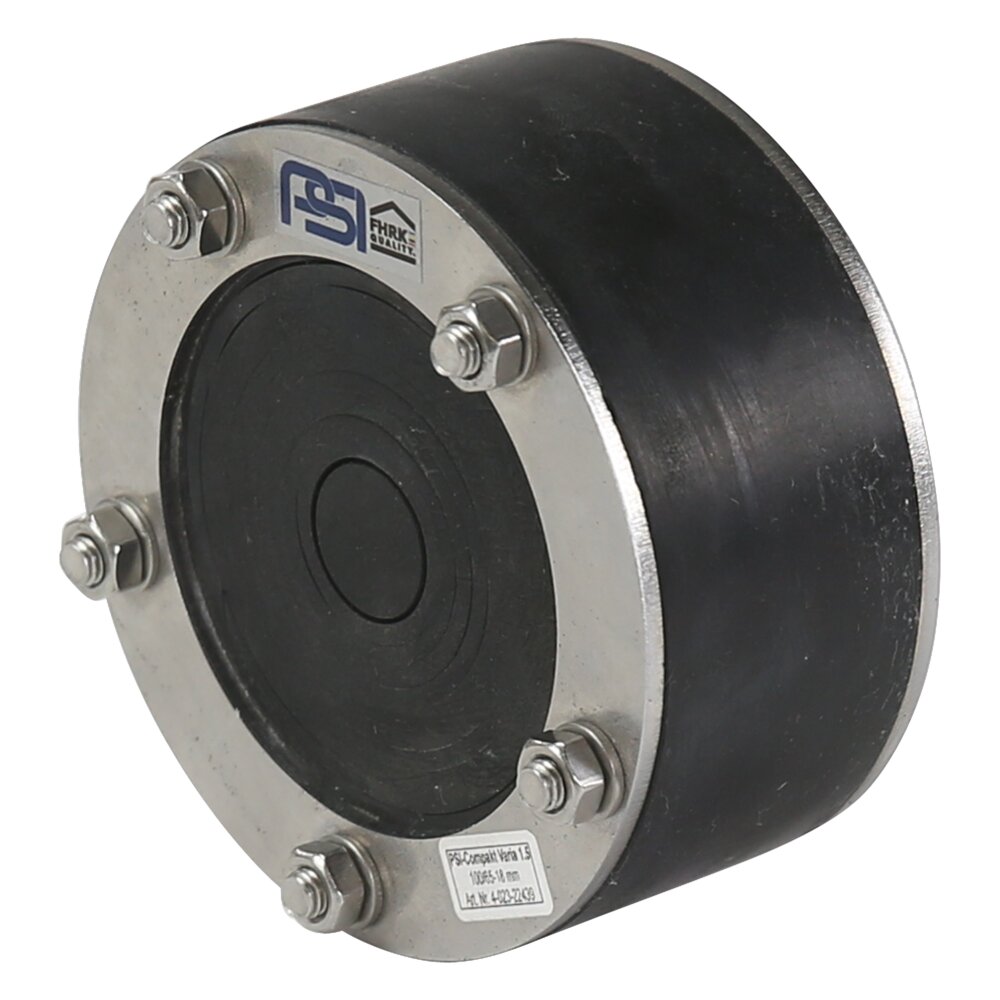

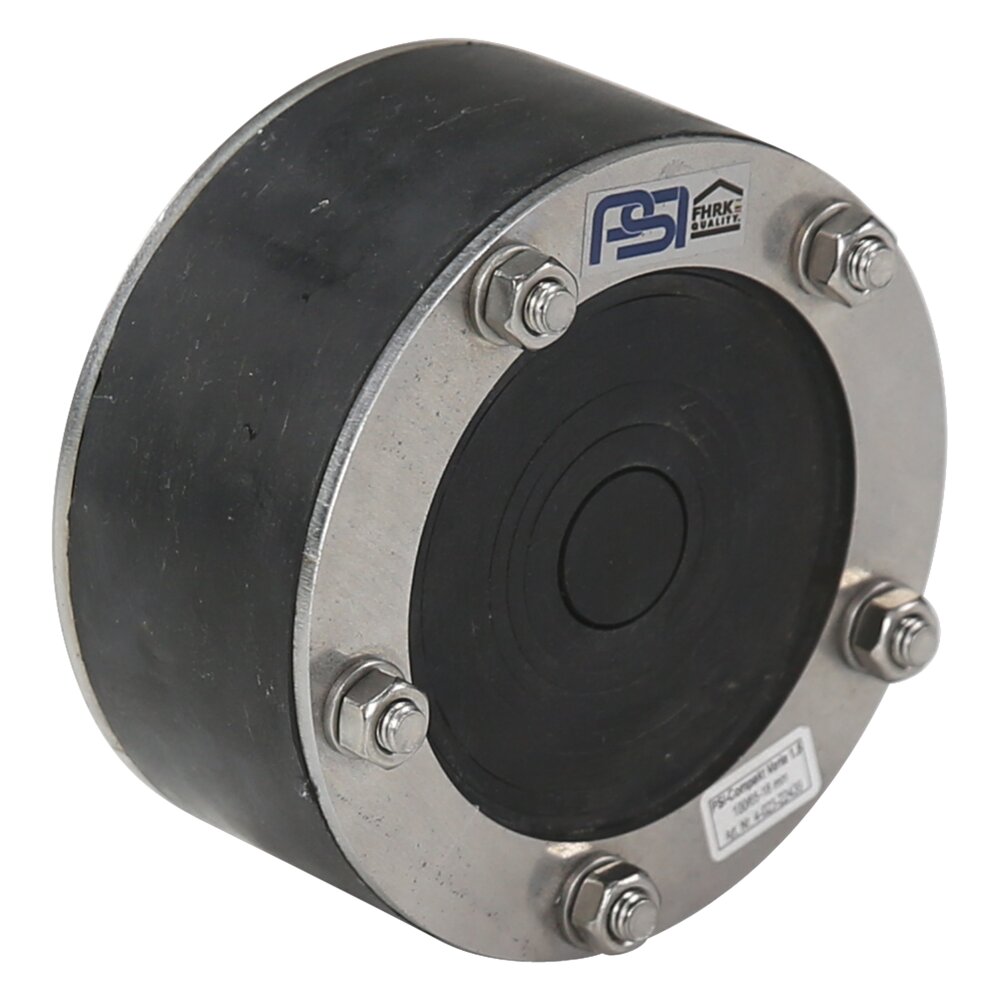

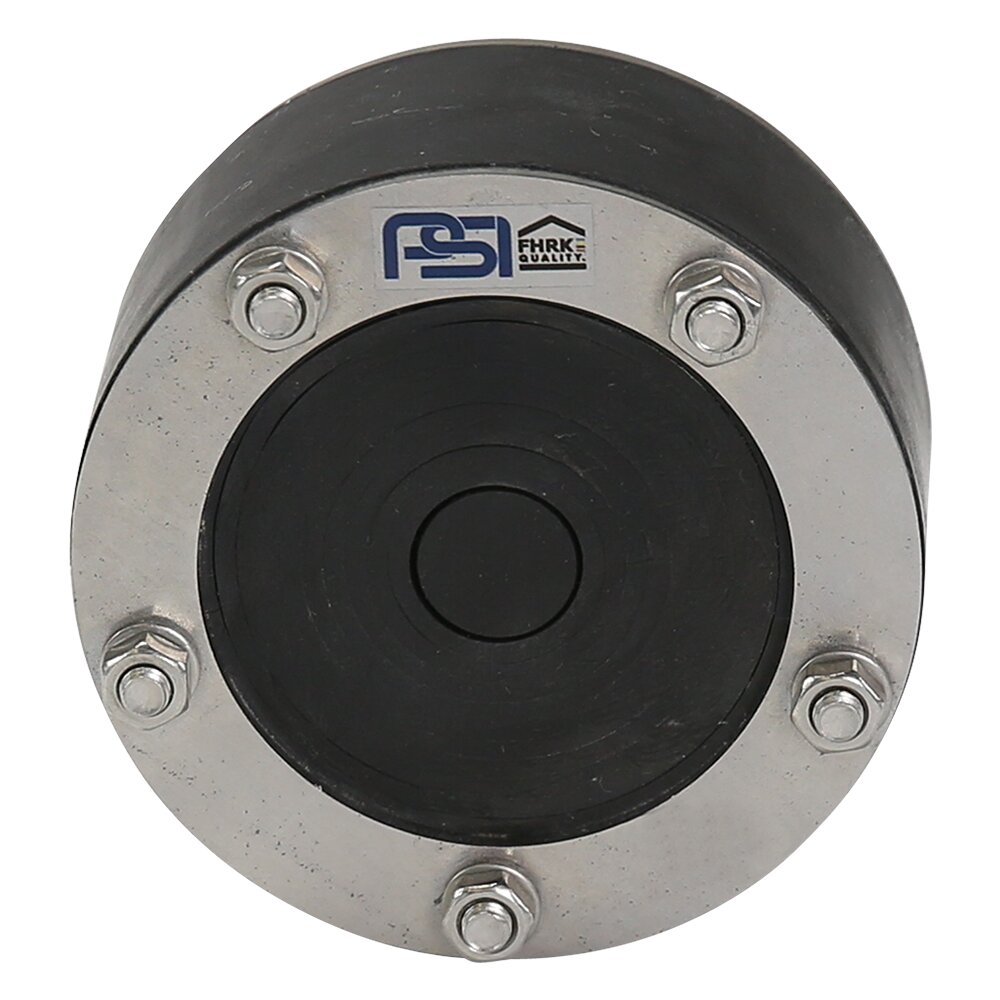

Compakt Varia - geschlossen

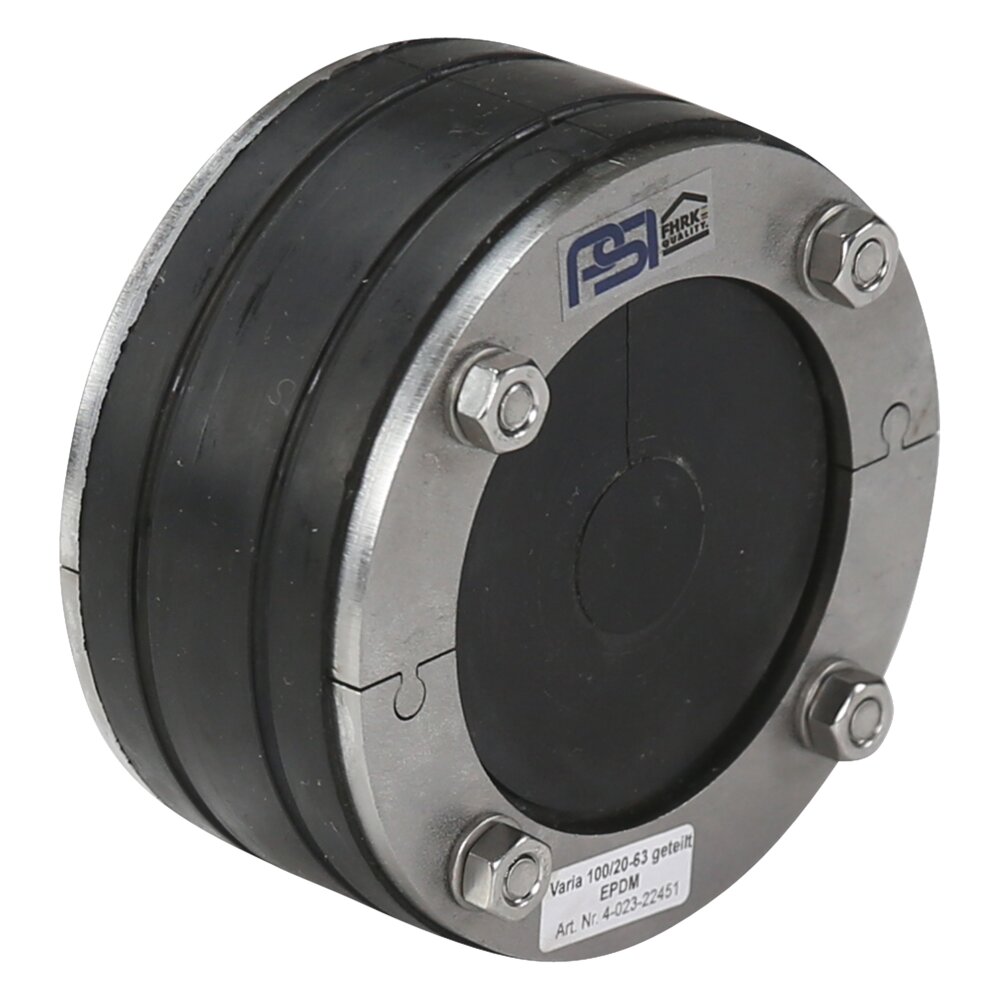

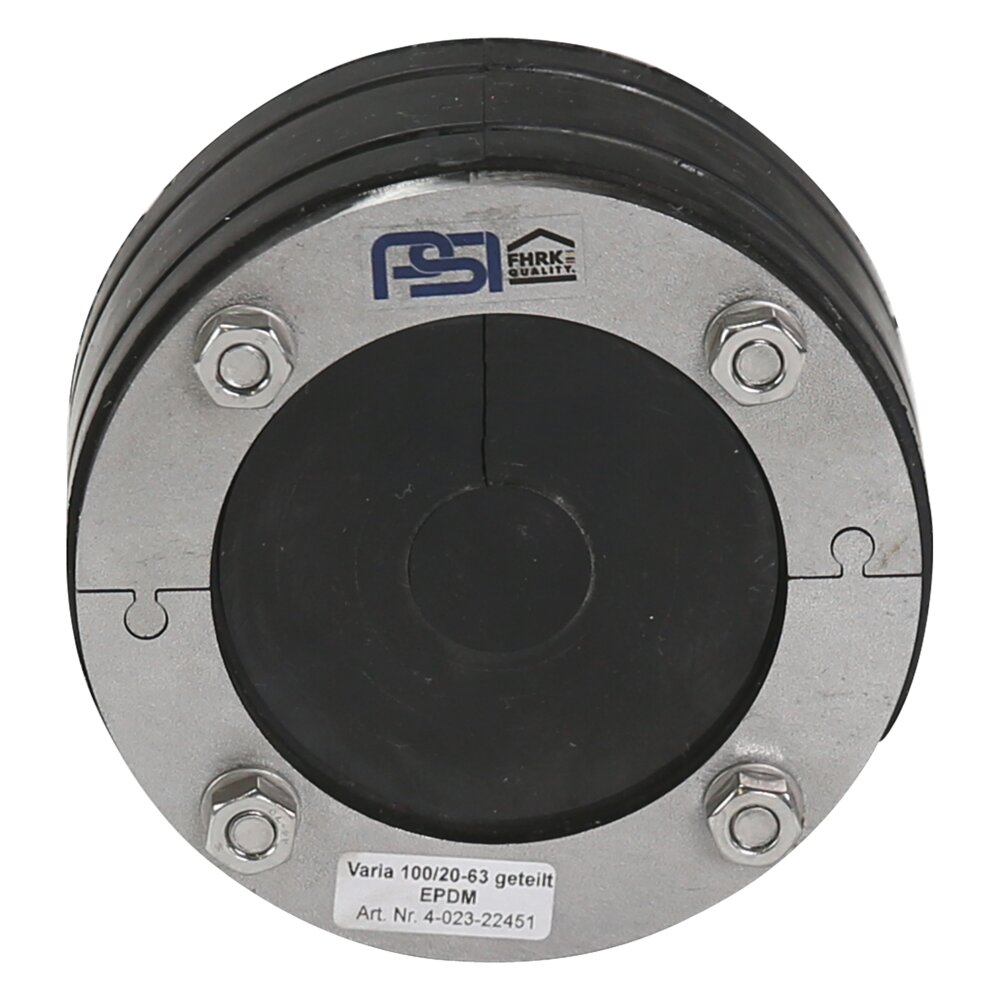

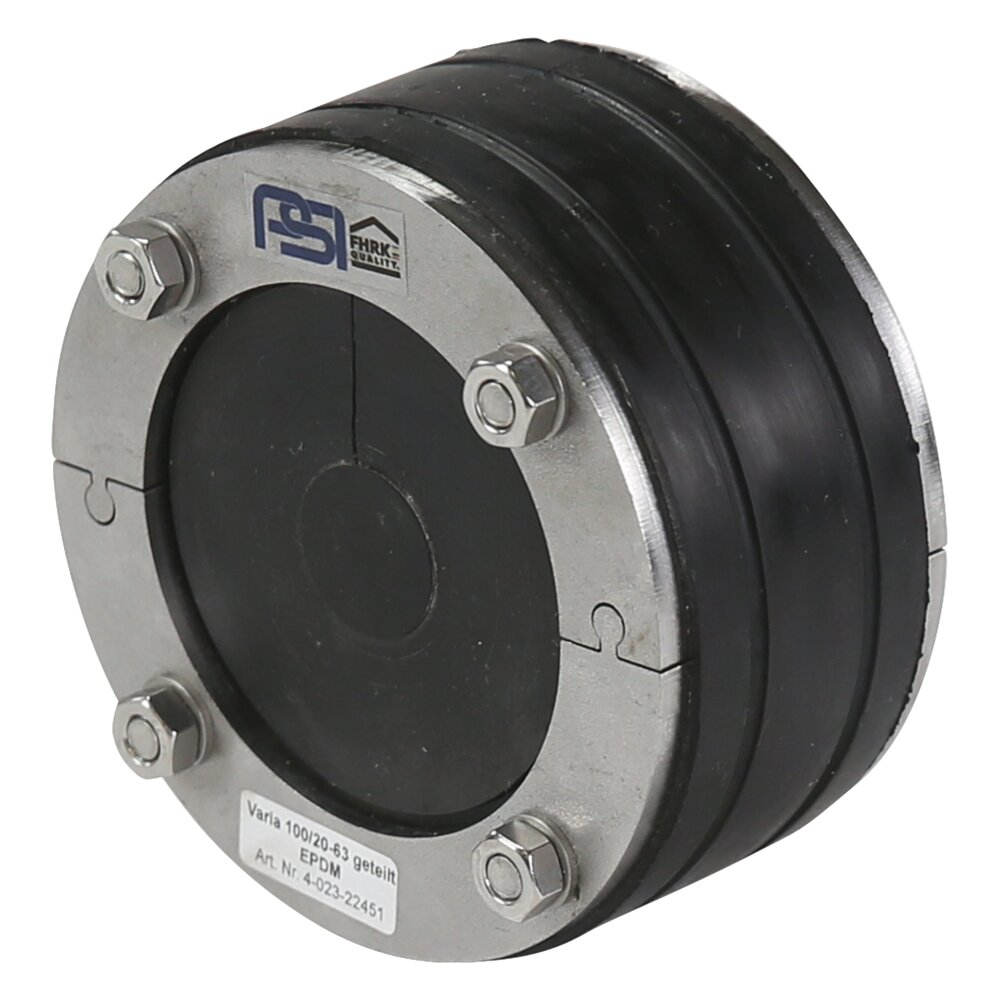

Compakt Varia - geteilt

Anwendungsbereich
Abdichtung von Mauerdurchführungen mit Gas-, Wasser-, Abwasserrohren und Kabeln gegen drückendes und nichtdrückendes Wasser. Mehrere Durchmesser können durch die Zwiebelringtechnik abgedichtet werden.

Material
EPDM-Kautschuk; Shore A 43° ±5; Gewindegröße M6 (ab Varia 200 M8); Druckplatten Edelstahl; Gummidicke 40 mm

Eigenschaften
Temperaturbereich -30 °C bis + 120 °C; UV-beständig
Geschlossene Version: Dichtheit- als Blindverschluß, oder mit Mediumrohr, bis 1,5 bar bis DN 100 und bis 1,0 bar bei DN 150/200 inkl. Mediumrohr bzw. gegen nichtdrückendes Wasser bei Blindverschluß;
Geteilte Version: DN 100 bis 1,0 bar

Größe
Kernbohrung 80 bis 200 mm

Varia LWL
Compakt Varia LWL

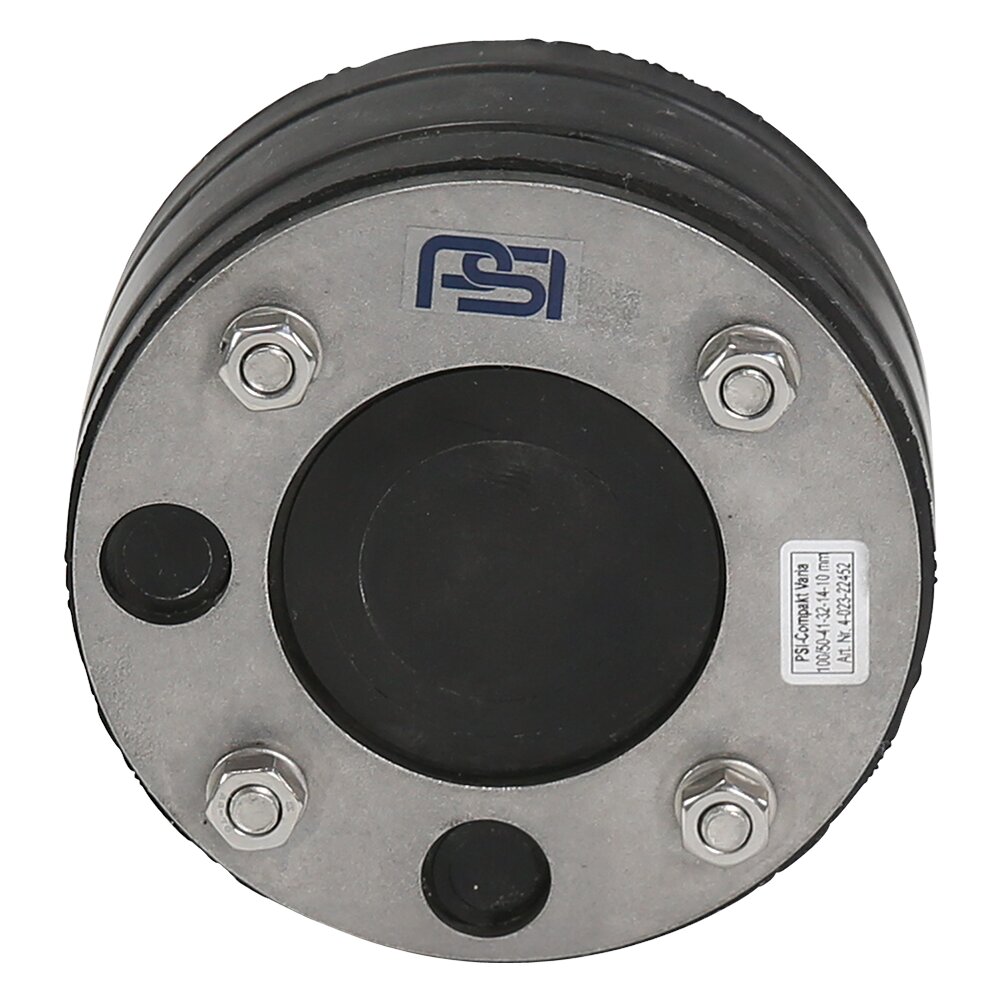

Compakt Varia LWL - geschlossen

Anwendungsbereich
Abdichtung von Mauerdurchführungen mit Gas-, Wasser-, Abwasserrohren. Zusätzliche Bohrungen (10/14 mm) in der Druckplatte für z.B. Glasfaserkabel (7-14 mm). Mehrere Durchmesser können durch die Zwiebelringtechnik abgedichtet werden..

Material
EPDM-Kautschuk; Shore A 43° ±5; Druckplatten V2A; Gummidicke 40 mm

Eigenschaften
Temperaturbereich -30 °C bis + 120 °C; UV-beständig; Dichtheit- als Blindverschluß / mit Mediumrohr bis 1,0 bar

Größe
Kernbohrung 100 mm

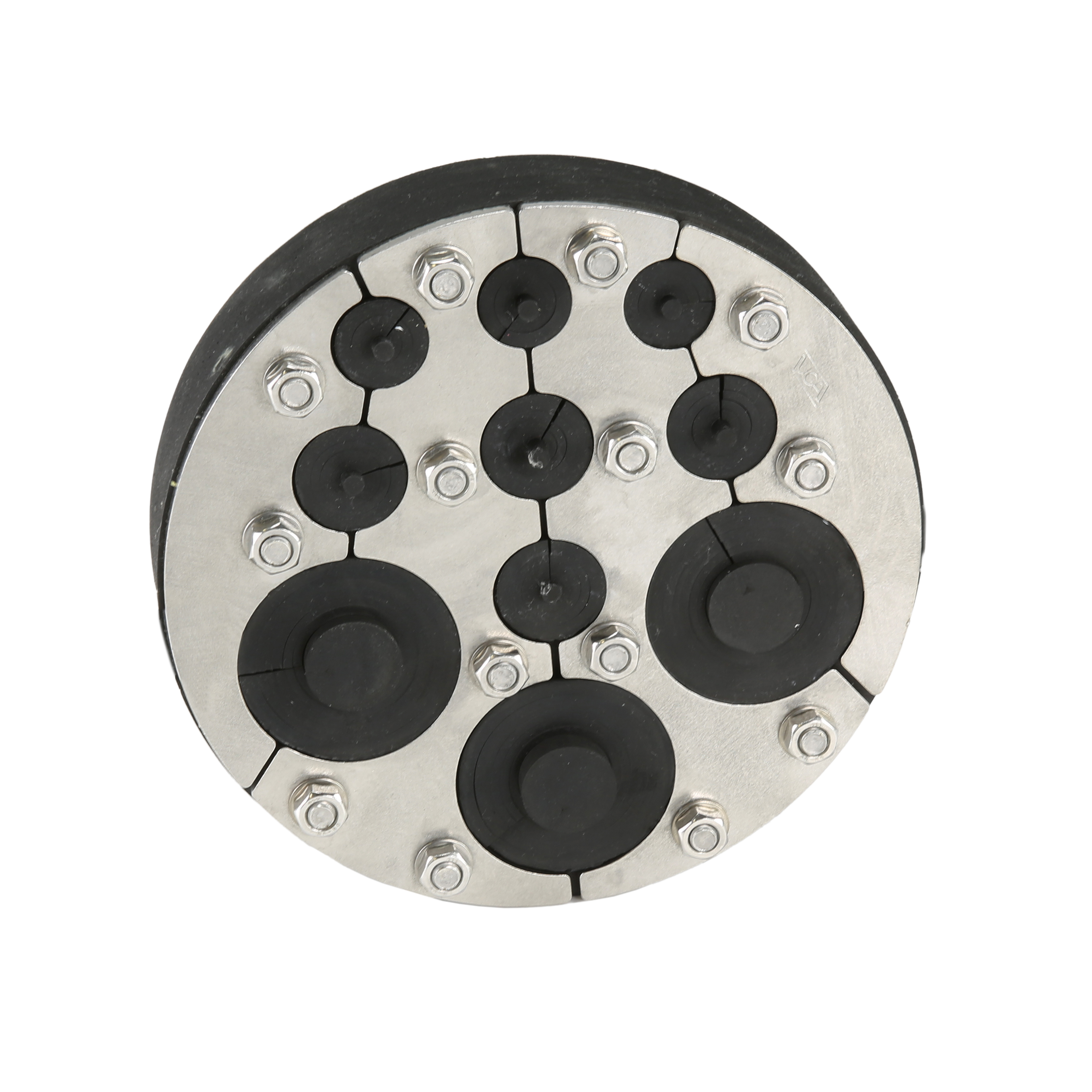

Multicable

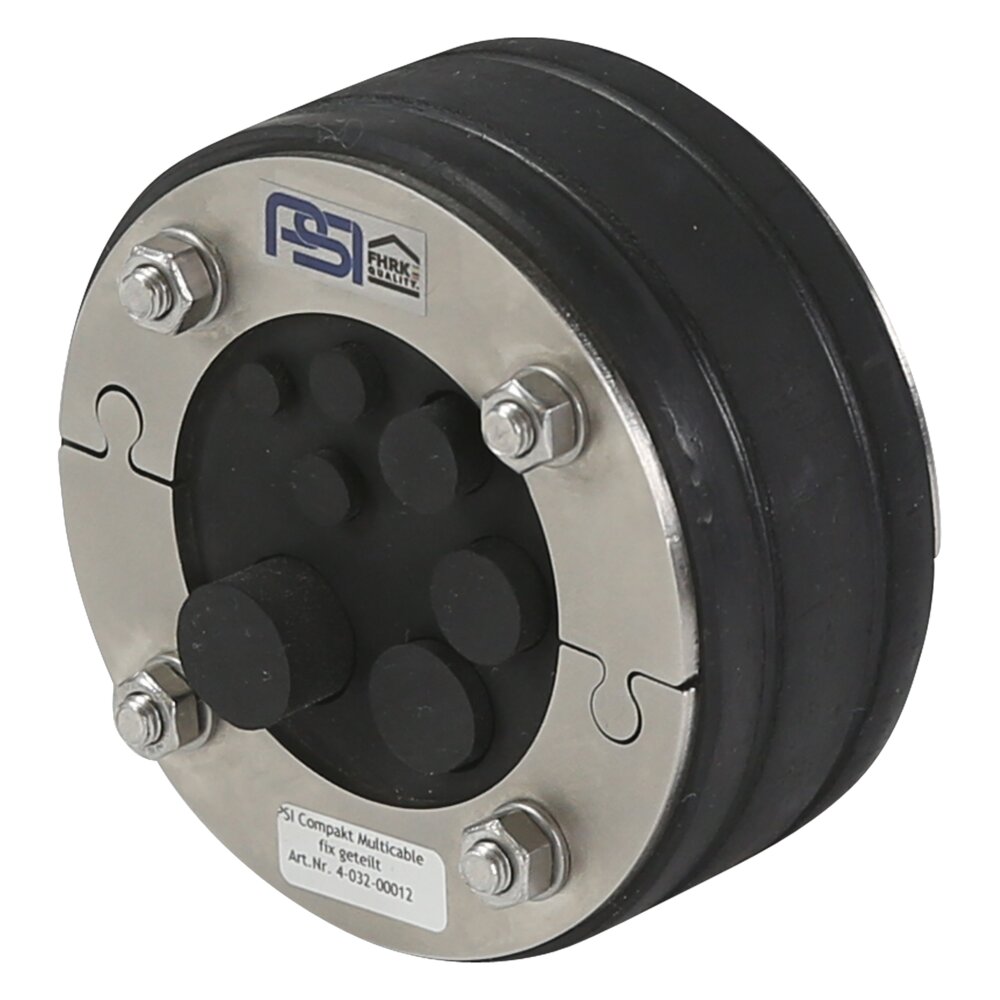

Compakt Multicable

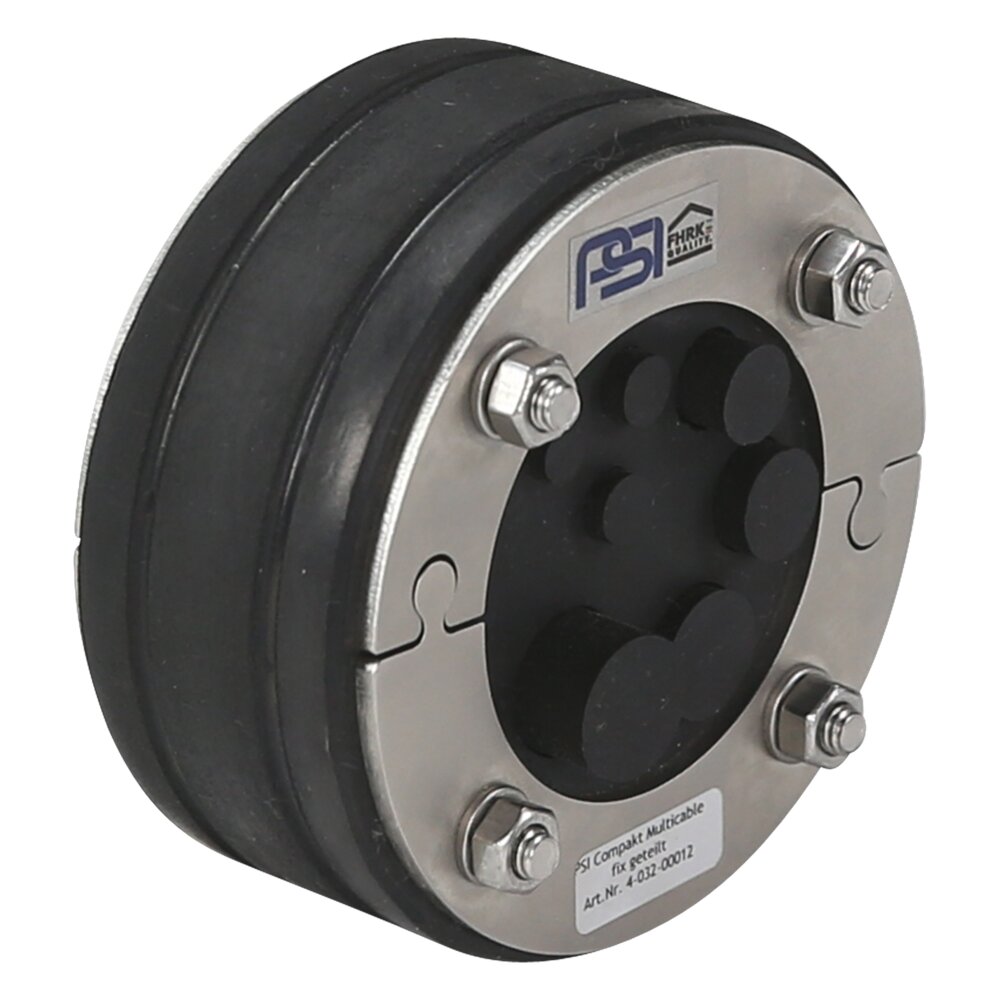

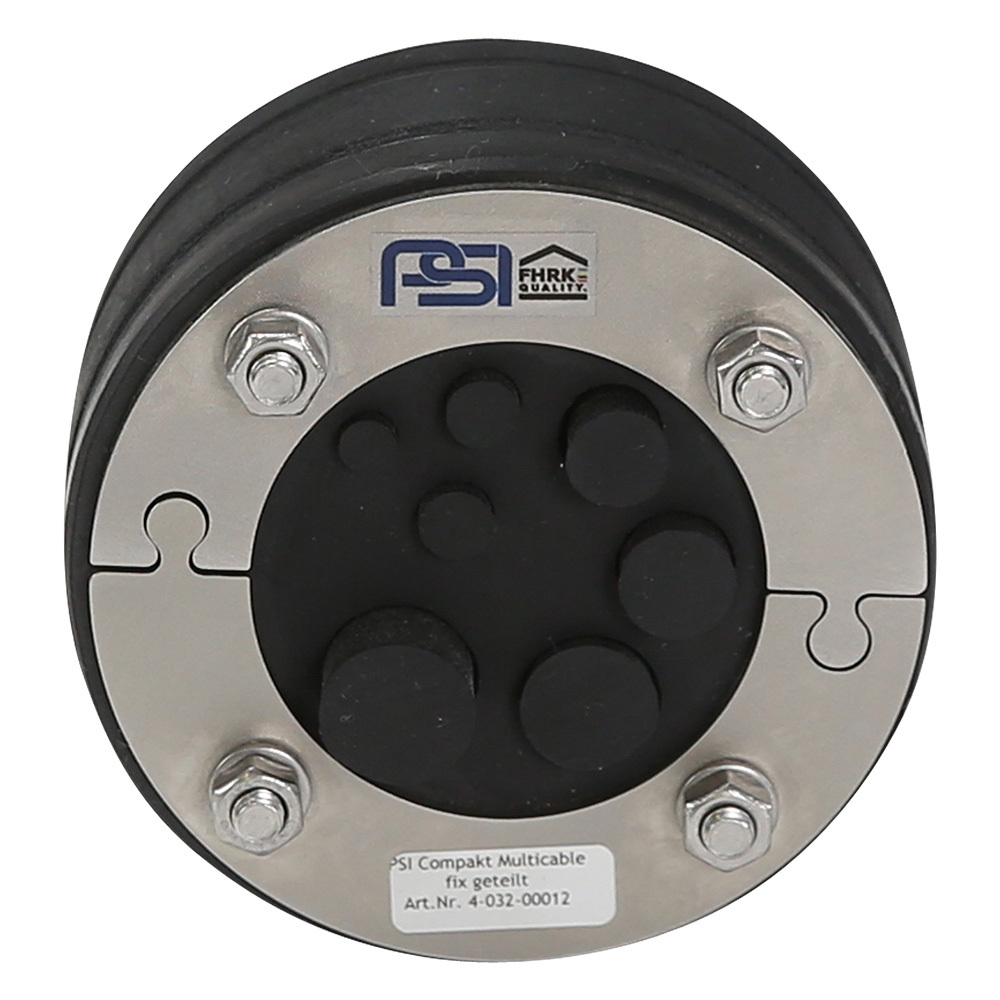

Compakt Multicable - flex/fix

Anwendungsbereich
Mehrfach-Bauwerksdurchführung für kleine Rohrdurchmesser, Schläuche und Kabel. Das System ist teilbar und für den nachträglichen Einbau geeignet.

Material
EPDM/NBR-Kautschuk; Shore A 43° ±5; Druckplatten geteilt V2A/V4A; Gummidicke 40 mm

Eigenschaften
Temperaturbereich: EPDM -30 °C bis + 120 °C; NBR -30 °C bis + 70 °C;
Druckdicht bis 1,0 bar; EPDM UV-beständig; NBR nicht UV-beständig

Größe
Kernbohrung 50 bis 150 mm

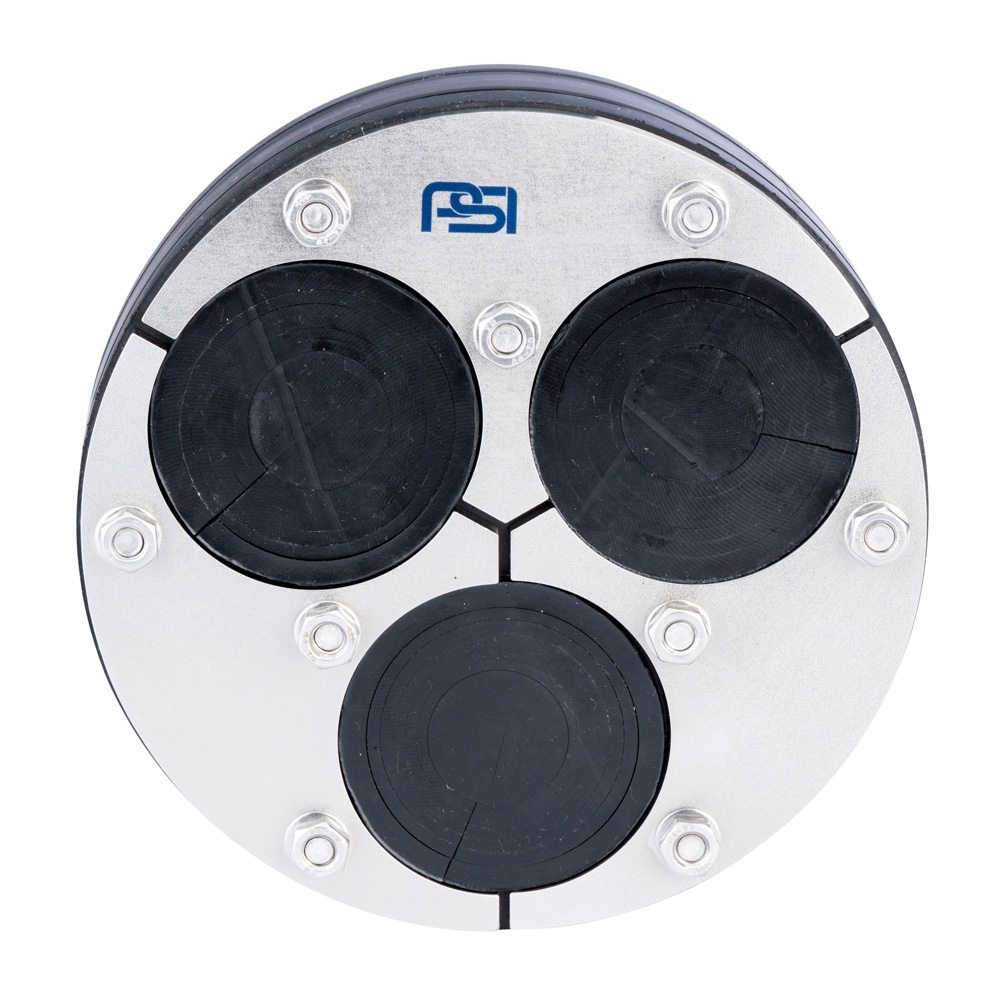

Varia Multi

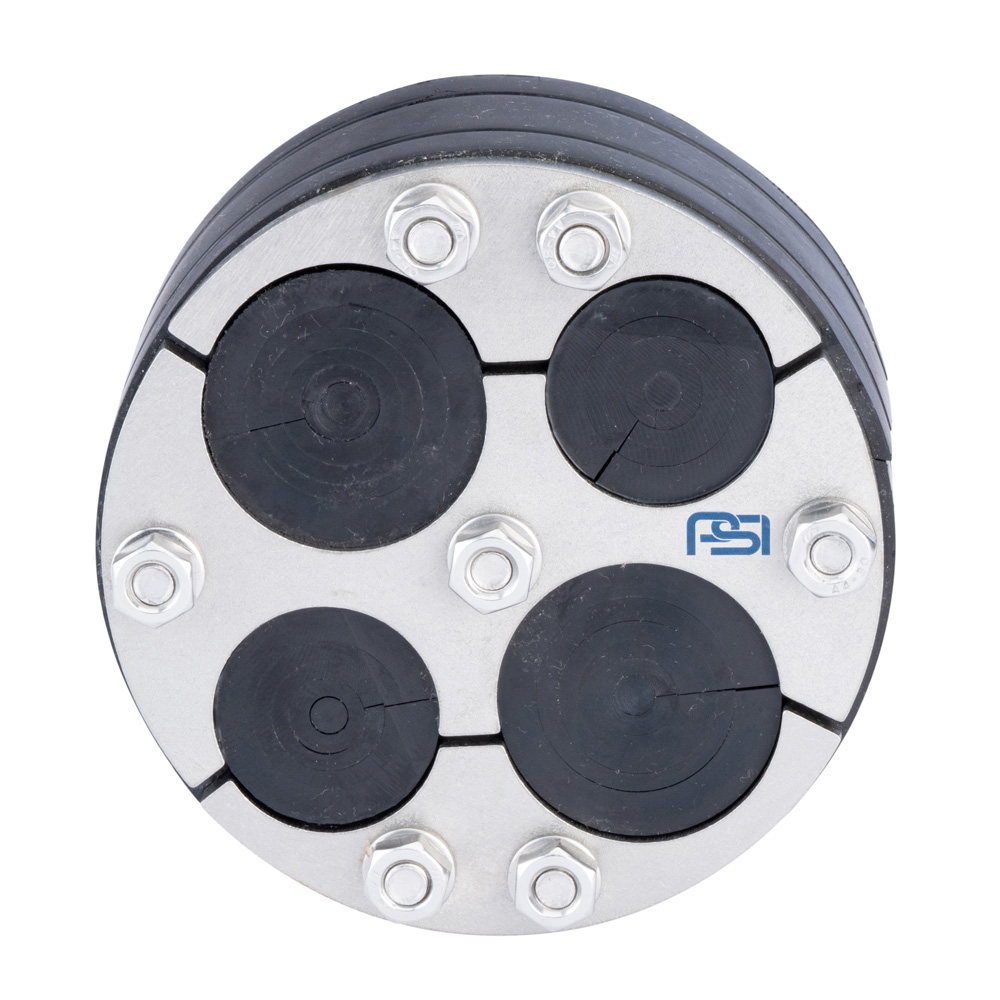

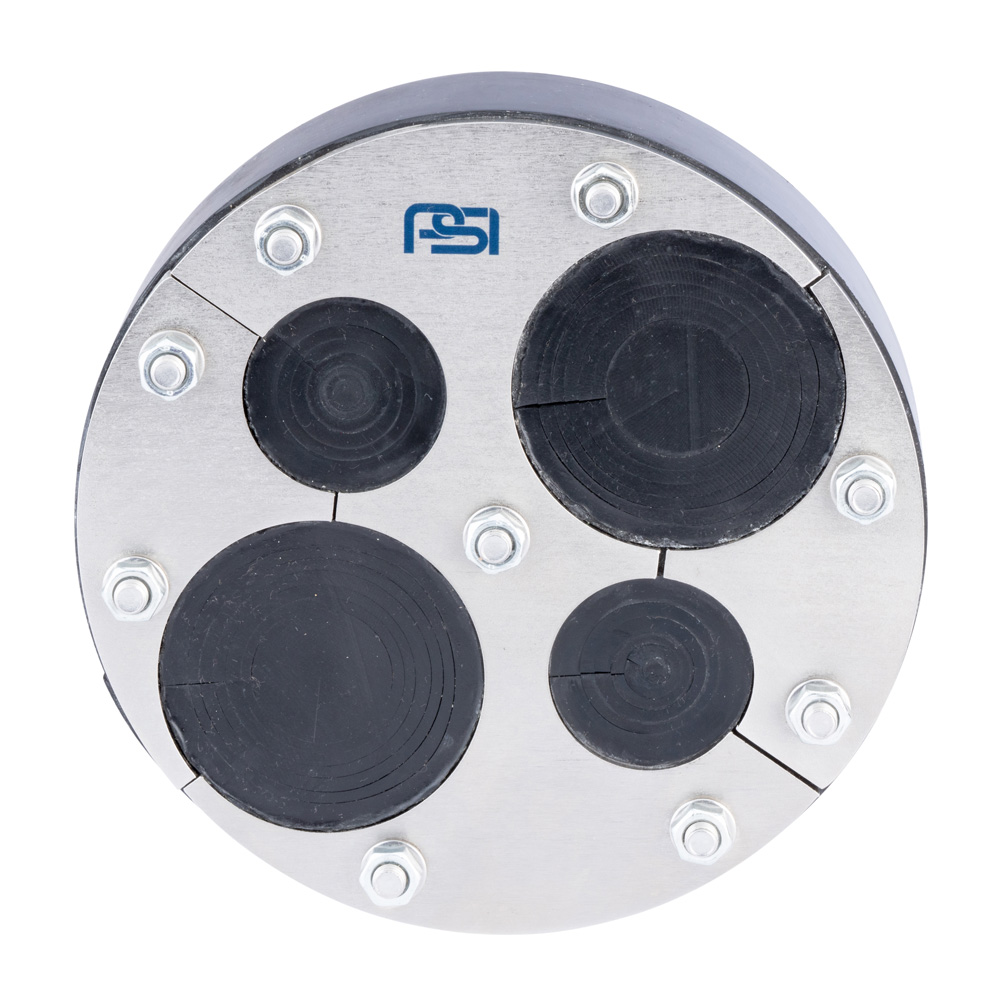

Compakt Varia Multi

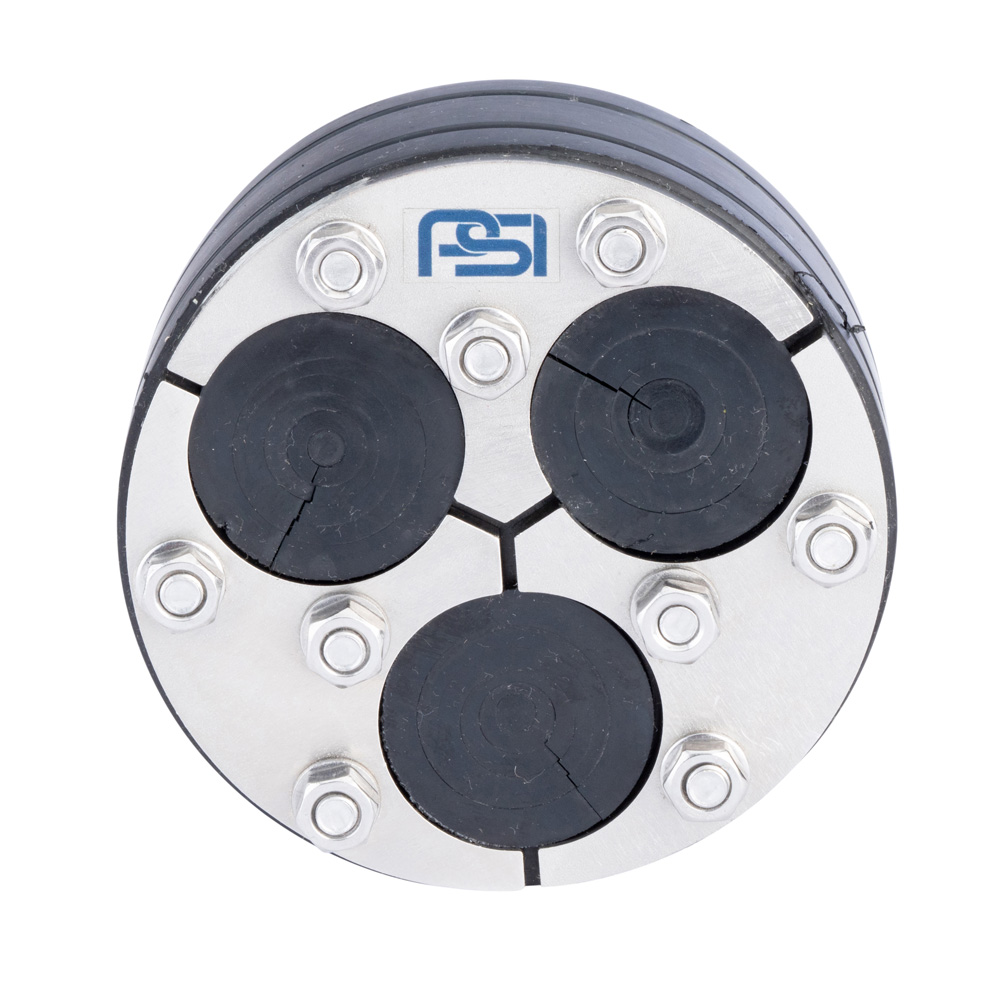

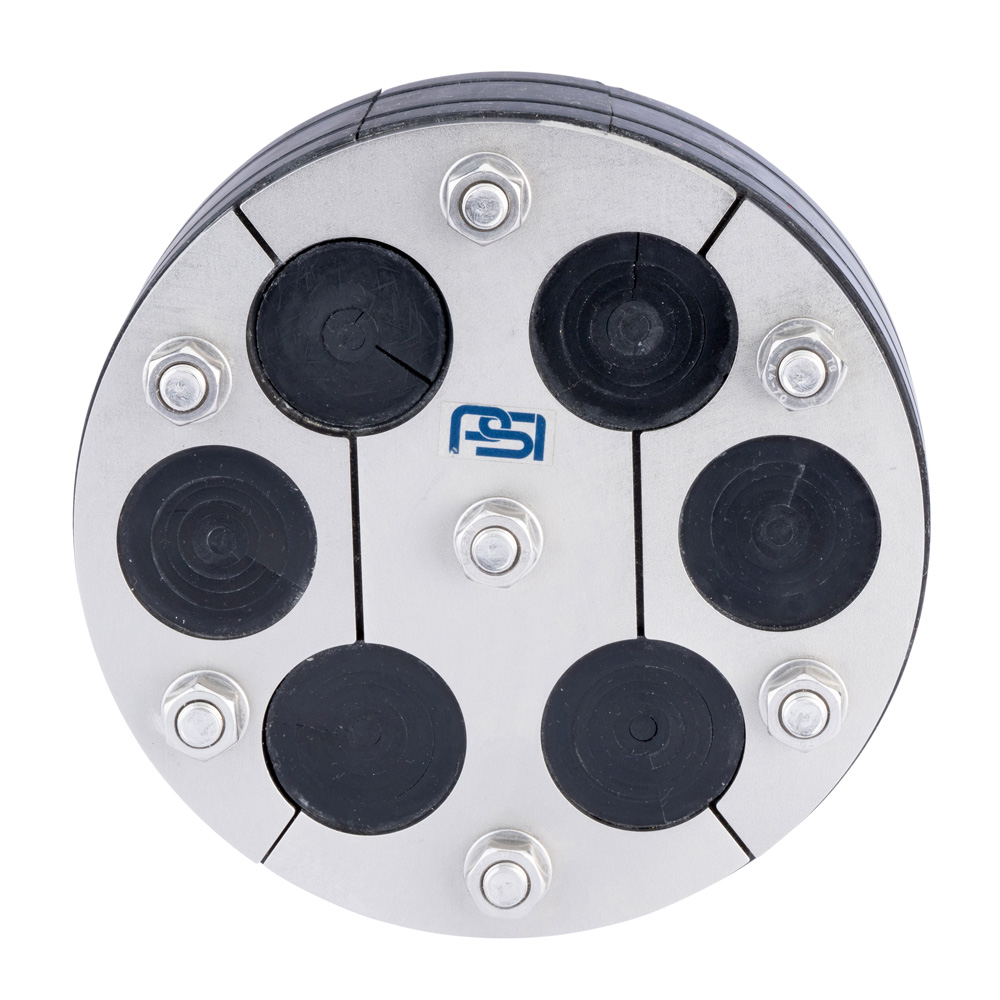

Compakt Varia Multi - geteilt

Anwendungsbereich
Abdichtung von Mauerdurchführungen mit Gas-, Wasser-, Abwasserrohren und Kabeln gegen drückendes und nichtdrückendes Wasser. Mehrere Durchmesser können durch die Zwiebelringtechnik abgedichtet werden.

Material
EPDM-Kautschuk; Shore A 43 ±5°; Druckplatten V2A; Gummidicke 40 mm

Eigenschaften
Temperaturbereich -30 °C bis + 120 °C; UV-beständig; Dichtheit gegen drückendes und nichtdrückendes Wasser bis ca. 1,5 bar; Schutz gegen Erdfeuchtigkeit und Schmutz

Größe
Kernbohrung 100 bis 200 mm

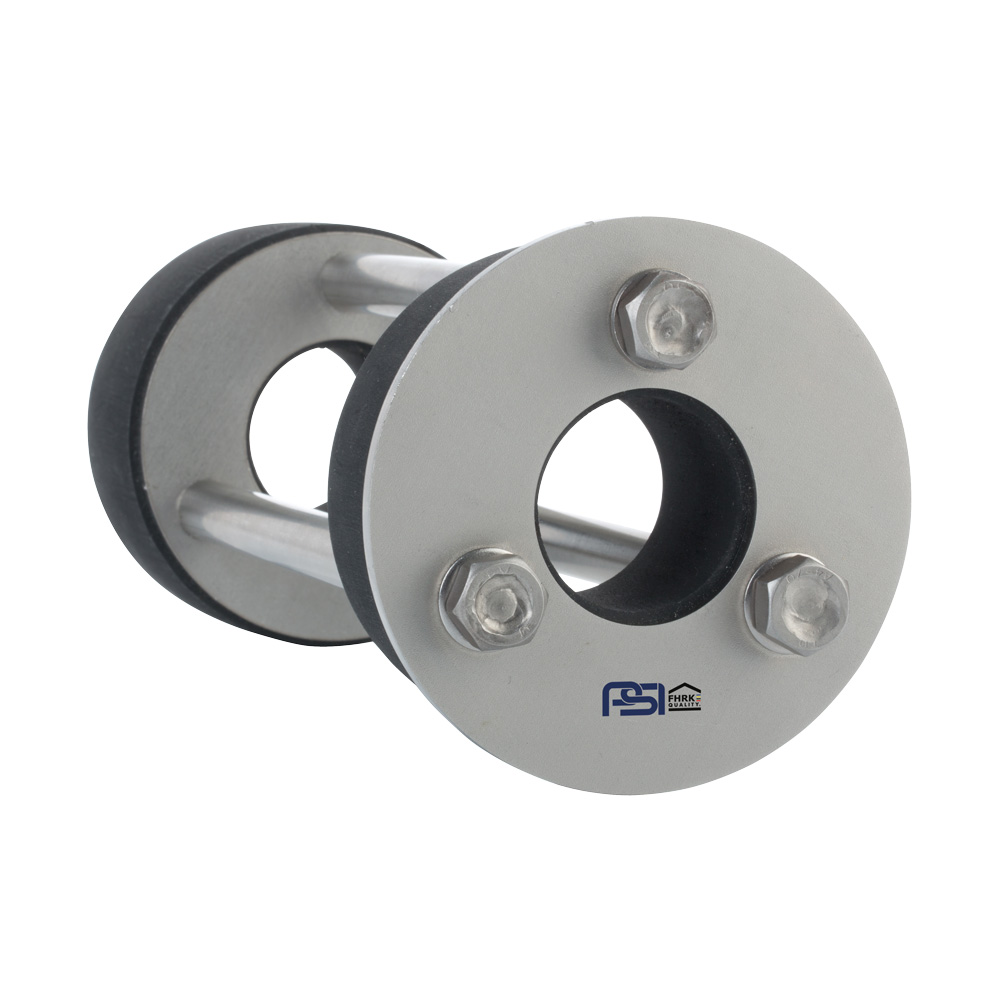

Duo
Compakt Duo

Compakt Duo - geschlossen

Anwendungsbereich
Doppelte Abdichtung von Mauerdurchführungen mit Gas-, Wasser-, Abwasserrohren und Kabeln gegen drückendes und nichtdrückendes Wasser. Der Vorteil hierbei ist der Einsatz von je einem Dichtsystem auf Bauwerksinnen und -außenseite.

Material
EPDM-Kautschuk; NBR-Kautschuk (auf Anfrage);
Shore EPDM Standard A 50° ±5; Druckplatten V2A (V4A auf Anfrage); Gummidicke je 40 mm

Eigenschaften
Temperaturbereich: EPDM -30 °C bis + 120 °C; NBR -30 °C bis + 70 °C; EPDM UV-beständig; NBR nicht UV-beständig; Druckdicht bis 5 bar

Größe
Kernbohrung 100 mm

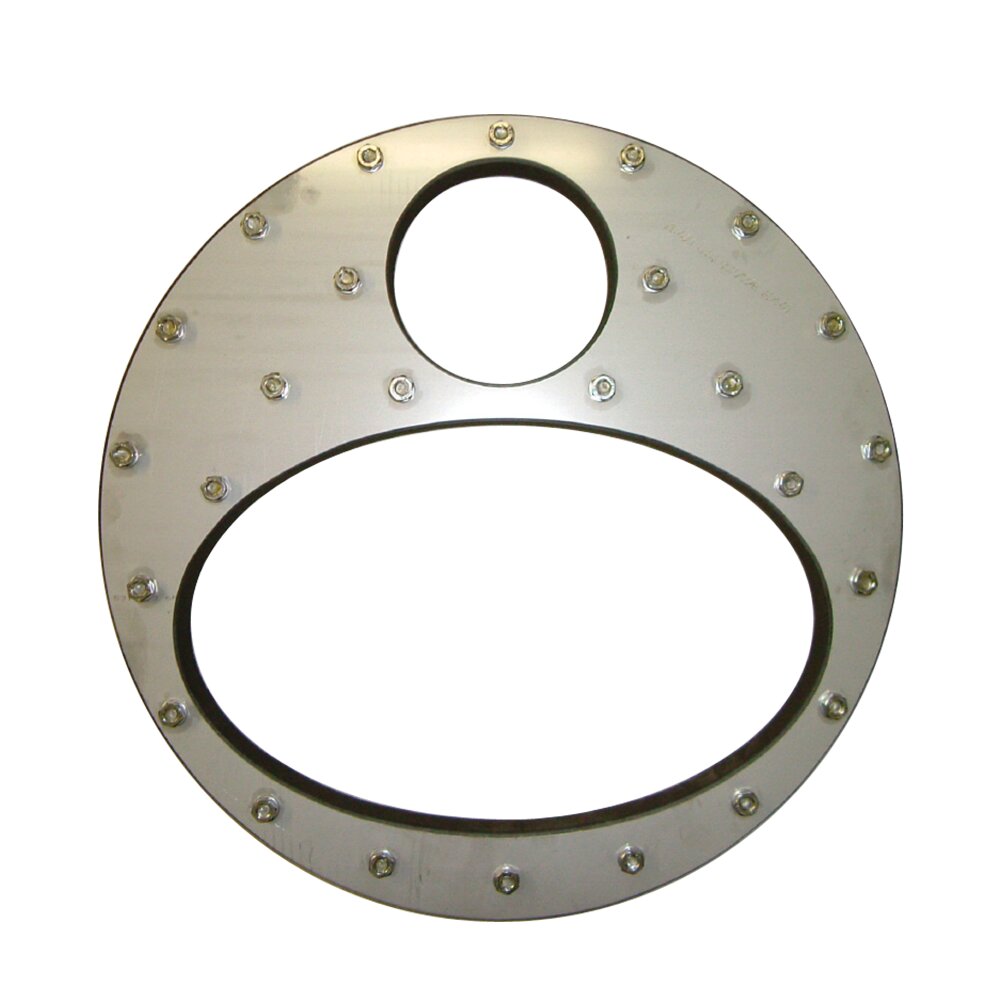

SpeX
Compakt SpeX

Compakt SpeX - geschlossen
Compakt SpeX - geteilt

Anwendungsbereich
Speziell angefertigt auf Kundenwunsch. Variationen sind möglich z.B. ovale Rohre oder eine exzentrische Lage. Durchführung mehrerer Rohre und Kabel in geteilter oder geschlossener Ausführung. Für Wanddurchführungen von gedämmten oder gewellten Rohrleitungen, insbesondere KMR-Rohre in der Fernwärme / Fernkälte werden 2x40 mm Gummidicke verwendet.
Auf Anfrage auch für den Einsatz in Trinkwasseranlagen möglich.

Material
Gummi: EPDM-Kautschuk; NBR-Kautschuk; Gummidicke: bis Kernbohrung 800 mm = 30 mm; ab Kernbohrung 800 mm 2x30 mm; Shore A: EPDM 50° ±5; NBR 60° ±5; Druckplatten: V2A / 1.4301;
Auf Wunsch auch in V4A oder in Gummidicke 40 mm möglich.

Eigenschaften
Temperaturbereich: EPDM -30 °C bis +100°C; NBR -30 °C bis +70 °C;
Druckdicht bis zu 2,5 bar mit 1x30 mm Gummi und bis zu 5 bar mit 2x30 mm Gummi.

Größe
Auf Anfrage

Solution
Compakt Solution

Compakt Solution - Standard
Compakt Solution - Wasserkammer

Anwendungsbereich
Mediumführende, druckdichte Mauerdurchführung speziell für Trinkwasserbehälter zur Gebäudeeinführung mit integrierter Schubsicherung.

Material
EPDM-Kautschuk; Druckplatten V4A; Gummidicke 3x40 mm

Eigenschaften
Druckstufen von PN 6/10 bis 10/16; UV-beständig; Flanschanschluss der Durchführung nach Bedarf Druckdicht bis 5 bar; ISO-Rohrreihe 1

Größe
Nennweite DN 65 bis DN 500

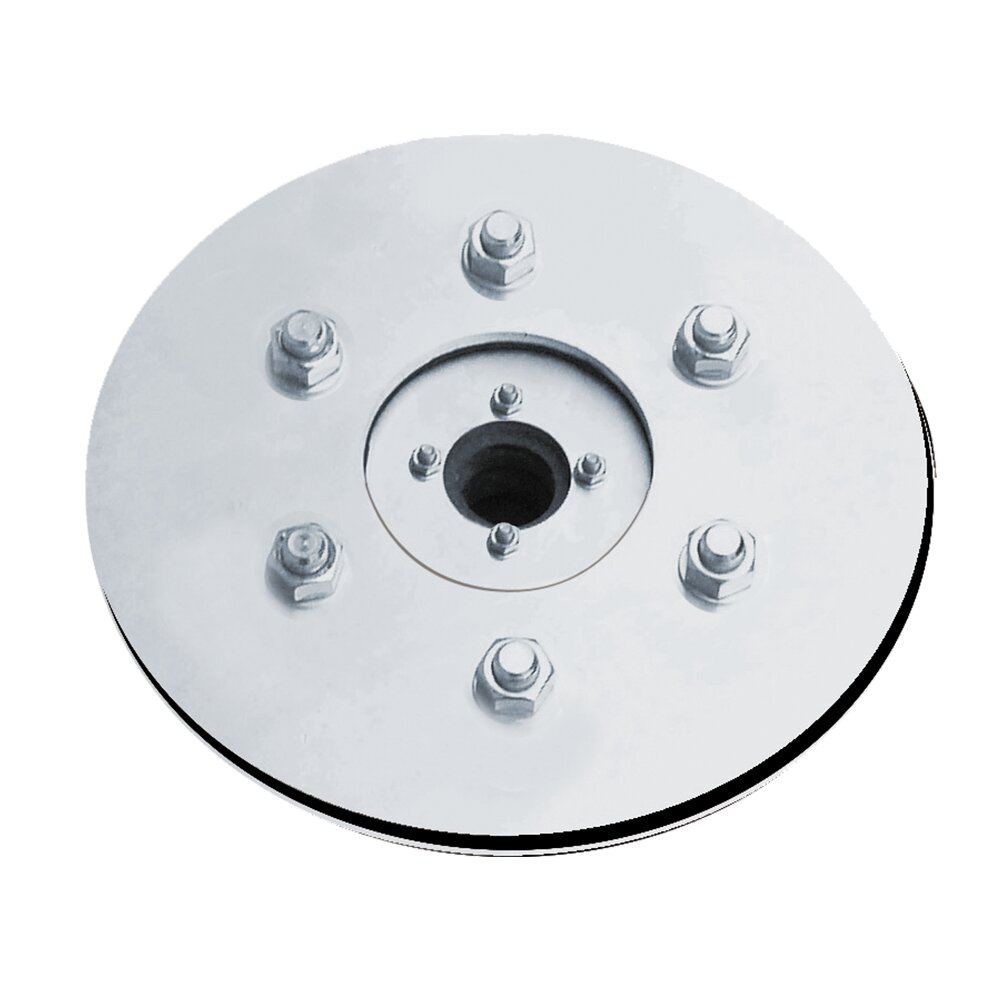

Combi
Compakt Combi

Compakt Combi – verzinkt
Compakt Combi - Edelstahl

Anwendungsbereich
Zur Rohr- und Kabeldurchführung nach DIN 18533, für Bauten mit Dichtungsbahnen (schwarze Wanne). Dichtung mit Fest-Losflansch zum Andübeln auf Betonwand bzw. Mauerwerkswand.

Material
EPDM-Kautschuk; Stahl verzinkt; Edelstahl (1.4301 oder 1.4571 / 1.4404)

Eigenschaften
Dichtung: Temperaturbereich -30 °C bis + 120 °C; UV-beständig; Ringraumdichtung bis 5,0 bar druckdicht Stahlteile verzinkt, alternativ auch in Edelstahl

Größe
Kernbohrung 80 bis 1000 mm

Download

Produktinformation

Merkmale Allgemein

  • Spezielle Ausführungen für unterschiedliche Rohrsysteme
  • Generell mit Edelstahldruckplatte
  • Alle geteilten Compakt Solo Dichtungen sind klappbar

Merkmale Compakt Super Soft

  • Doppelte Gummidichtringe aus extra weichem EPDM
  • Sichere Abdichtung auch bei dünnwandigen Rohrtypen
  • Speziell entwickelt für Mauerdurchführungen von flexiblen Well-, Kabel- und Installationsrohren

Einsatzgebiete

  • Abdichtung bei Mauerdurchführungen von Gas-, Wasser-, Abwasserrohren und Kabeln
  • Gegen drückendes und nichtdrückendes Wasser.



Beschreibung

Ein Gummielement wird mittels zweier Metallscheiben im Ringraum verpresst. Mit der Ringraumdichtung Compakt kann der Raum zwischen Mediumrohr und Futterrohr oder Kernbohrung gas- und wasserdicht verschlossen werden.

Hinweise

  • Compakt Ringraumdichtungen sind kein Festlager oder Rohrlager.
  • Die Medienleitungen sind zu zentrieren und abzustützen.
  • Eine Kernbohrung sollte mit einem Beschichtungssystem versehen werden, um eine glatte, lunker- und riefenfreie Oberfläche zu schaffen und den Beton zu versiegeln.
  • Für lange Spannwege werden zusätzlich Sechskant-Steckschlüssel-Einsätze in langer Ausführung benötigt.
  • Die angegebenen Werte für die Druckdichtheit sind gültig bei 23 °C. Bei anderen, vor allem höheren Dauerbetriebstemperaturen, wechselnden Temperaturen sowie dauerhaft anstehenden Drücken ist eine Ausdrücksicherung zu montieren, dies gilt auch für Ringräume größer 100 mm.
  • Bitte fragen Sie uns unbedingt vorab über die technische Machbarkeit, bei geplanten Anwendungen in nicht beschriebenen Einsatzgebieten (z.B. in Verbindung mit Biogas oder Lebensmittel).



Bei Anwendung in nicht beschriebenen Einsatzgebieten trägt der Käufer das alleinige Risiko, wir übernehmen keine Gewährleistung für die Eignung des Produktes.

Technische Information

Compakt Multicable

Die Belegung der Durchführungen für Mediumrohr- und Kabel-Außendurchmesser von 4 bis 32; 40; 50 mm kann frei gewählt werden (unter Berücksichtigung der Berechnungsgrundlagen und der bauseitigen Eignung des Produktes). Die Dichtung ist druckdicht bis 1 bar. Das System ist teilbar und für den nachträglichen Einbau geeignet. Für jede Durchführung werden Blindstopfen mitgeliefert, die vor dem Einführen des Mediumrohres entfernt werden. Nicht belegte Bohrungen können mit einem Blindstopfen druckdicht verschlossen werden. Somit ist es auch möglich, vorgesehene Durchführungen nachträglich einzubauen. Für die Montage wird außer einem Drehmomentschlüssel kein Spezialwerkzeug benötigt.

Compakt Solution

  • Durch Fixpunktplatte werden die Kräfte in das Mauerwerk abgeleitet und die Dichtung dadurch entkoppelt.
  • Ein Verschieben der Dichtung ist damit ausgeschlossen. Gleichzeitig wird dadurch auch die Kernbohrung verblendet.
  • Zugfeste Verbindung (bzw. integrierte Schubsicherung der Mauerdurchführung)
  • Nachstellbares Dichtelement. Ein Nachdichten außerhalb der Wasserkammer jederzeit möglich

Zusätzlich bei WK:

  • Bündiger Abschluss in der Wasserkammer. Dadurch entsteht keine Totraumbildung und ist somit mikrobakteriell unbedenklich. Ein nachträgliches Abdichten außerhalb der Wasserkammer ist jederzeit möglich.
  • Durch integrierte Zentrierbolzen konzentrischer Einbau sichergestellt.
  • Eine aufwendige Kernlochbeschichtung kann entfallen.

Compakt Combi

Für Bauten mit Dichtungsbahnen werden nach DIN 18533 Dichtungen oder Mauerhülsen mit Fest-Losflanschen benötigt. Hierbei wird nach nicht-drückendem und drückendem Wasser unterschieden.

Schnittstellendarstellung

Dichtung mit Fest-Losflansch nach DIN 18533, Stahlteile verzinkt, alternativ Edelstahl

Zertifikate

Um unseren Kunden bestmögliche Qualität und optimalen Service zu bieten, sind wir nach DIN EN ISO 9001:2015 organisiert und lassen dies auch kontinuierlich überprüfen und zertifizieren.

ZERTIFIKAT ISO 9001:2015
Diese Zertifizierung dokumentiert unsere Konformität des Qualitätsmanagementsystem

AEO-ZERTIFIKAT
Zugelassener Wirtschaftsbeteiligter “AEOC (zollrechtliche Vereinfachung)”


COMPAKT RINGRAUMDICHTUNG

  • MFPA Prüfung der Dichtheit: Solo; Combi
  • SKZ Prüfung der Dichtheit: Varia
  • Radondicht: Prüfbericht Dr. Joachim Kemski
  • FHRK-Qualitätssiegel: FHRK Prüfgrundlage GE 101 Ringraumdichtungen

(Prüfberichts-Nr. G 30 322-6-1), ungeteilte Version Compakt Solo / Compakt Temp / Compakt Super Soft / Compakt mit Großring / Compakt Multicable / Compakt Varia / Compakt Blind / Compakt SpeX / Compakt Combi


Trinkwasseranwendungen:

  • Material EPDM: Werkstoffprüfung DVGW W270; UBA ELL
